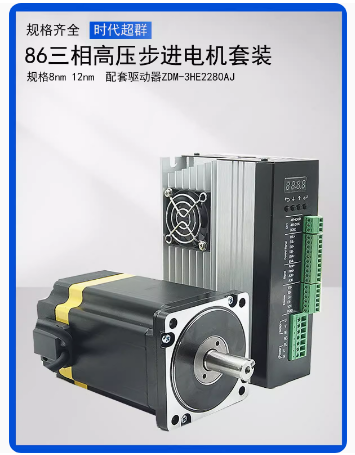

高压闭环驱动器2280AJ端口与接线介绍

                                                                                                                   ----2024.4.25

端口定义、引线颜色说明

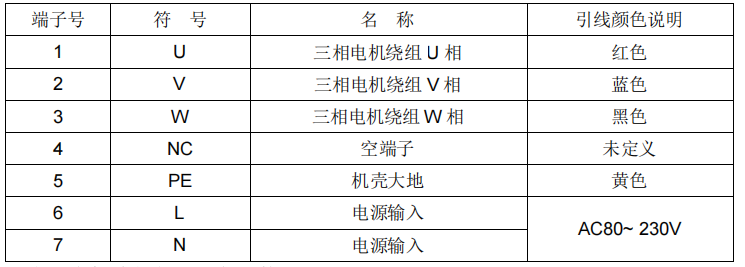

A、电机和电源输入端口

注意：电机线相位间不能互换

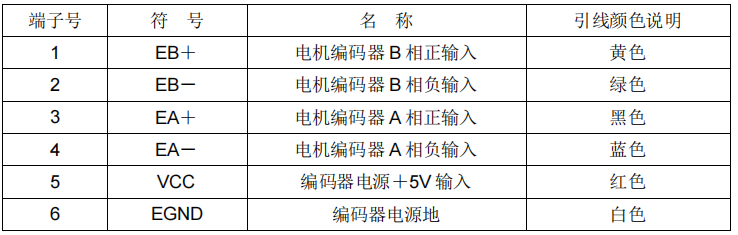

B、编码器信号输入端口

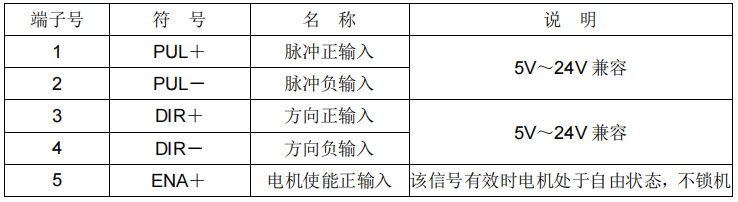

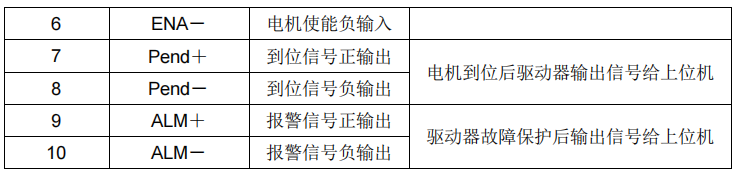

C、控制信号端口

D、通讯端口

注：驱动器故障时，ENA 信号有效，驱动器将清除所有故障。

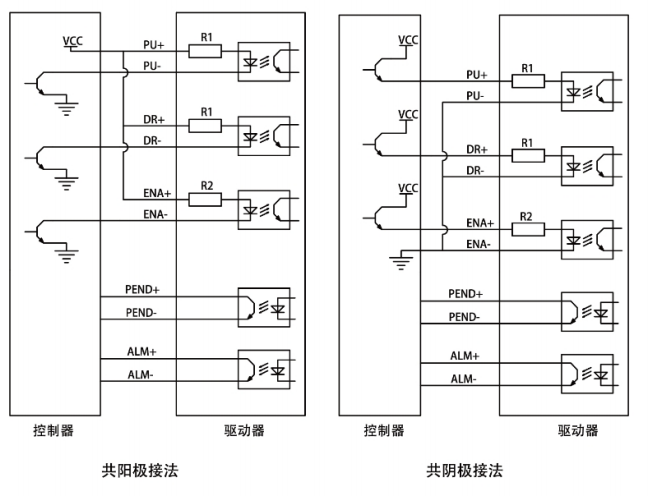

3.2 控制信号接口电路图

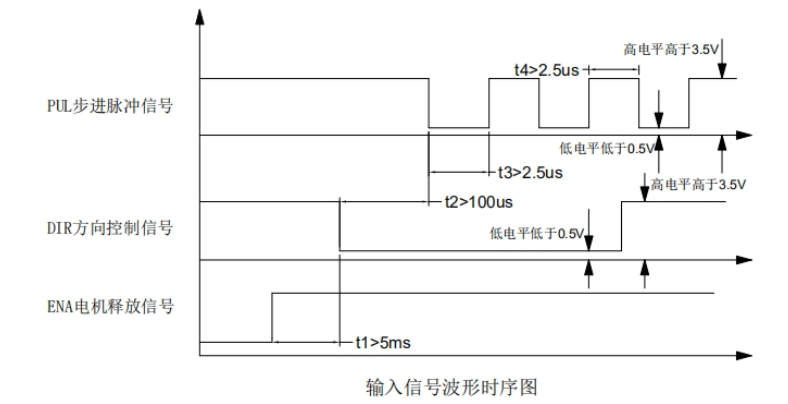

3.3 输入信号波形时序图

更多电机驱动产品信息可联系：时代超群机电工厂（张工）15611312891
