无刷外接显示电机转速的两种调试盒怎么调试参数

  我们的无刷电机=如果需要运行中显示电机的实时转速，一般有两种比较简单准确的方法

需要我们注意的是，不管用哪一款转速显示，我们的驱动器一定有FG速度输出端口哦！

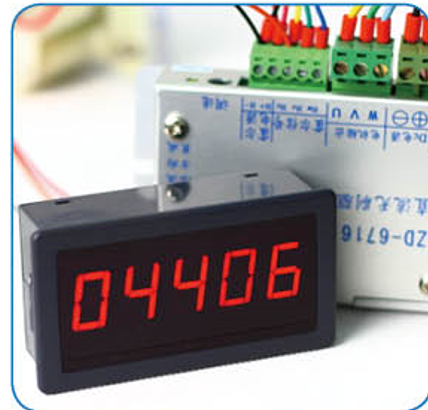

（1）外接一个转速表，一般有5V和24V两种，需要我们根据自己的使用要求选择转速表的电压，建议选5V的，这个参数的可以直接接我们的无刷驱动器的霍尔5V输入端口，24V如果我们的供电并不是24V电机，需要我们单独的24V电源给转速表进行供电。

我们拿到这款转速表比如是5V的 那我们接线需要接3根，2根接驱动器霍尔正负极，（正负极不可以接反）一根接FG速度输出端口

同时我们吧这个转速表的后盖拆开，找到后面有两个拨码。我们跳下电机的极对数，电机是几对级，我们就设置几对级

不需要调别的参数了，这个比较简单，上电就可以显示电机的实时转速了

（2）调试盒

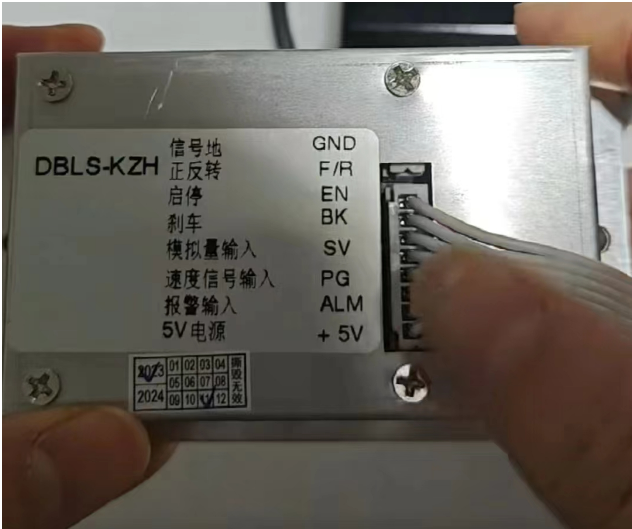

调试盒调试盒的话我们一样对应这个线序接，这个功能比较全，可以显示电机的转速，控制电机速度同时可以改变电机的运转方向。

需要我们注意的是，有的客户接好线之后，并没有显示电机的准确转速，这个是什么问题呢？

我们来看下。这个需要我们调试两个参数，

（1）从调试盒找到参数P002改成OF默认不是这个哈

（2）找到P001这个参数改好电机的极对数，电机是几对级就跳到几对级

这样我们就可以显示电机的实时转速了。
