时代超群HB860C驱动器的电气、机械和环境指标

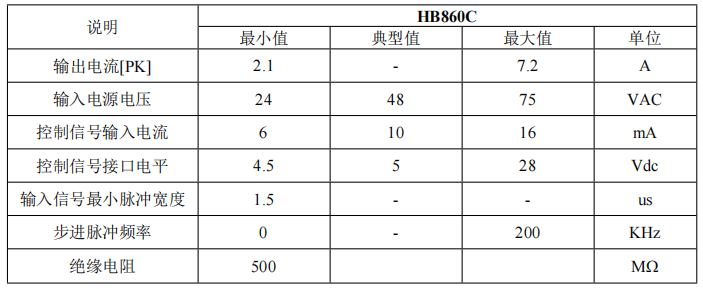

电气指标

注：该驱动器供电电源交直流电源通用，交流供电范围 24~75VAC，直流供电范围 24~100VDC，直流供 电有正负电源防反接功能。

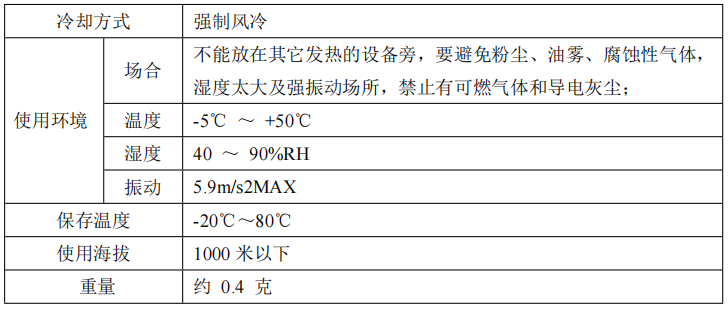

使用环境及参数

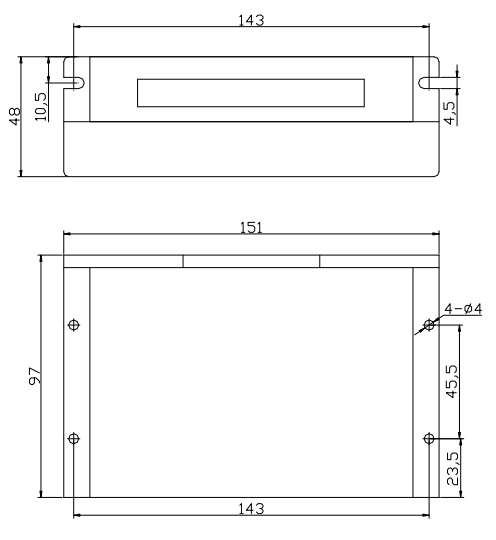

机械安装图

※推荐采用侧面安装，散热效果更佳，设计安装尺寸时，注意考虑端子大小及布线！

加强散热方式

1）驱动器的可靠工作温度通常在 66℃以内，电机工作温度为 85℃以内；

2）建议使用时选择自动半流方式，马达停止时电流自动减一半，以减少电机和驱动器的发热；

3）安装驱动器时请采用竖着侧面安装，使散热齿形成较强的空气对流；必要时机内靠近驱动 器处安装风扇，强制散热，保证驱动器在可靠工作温度范围内工作。
