时代超群2280AJ高压闭环驱动器端口接线介绍scz



时代超群2280AJ高压闭环驱动器端口接线介绍

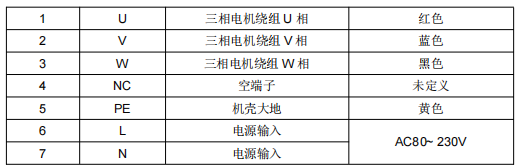

A、电机和电源输入端口



注意：电机线相位间不能互换

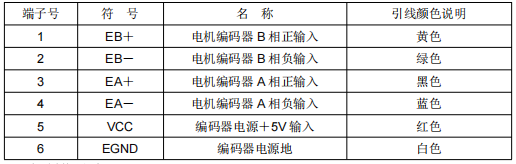

B、编码器信号输入端口

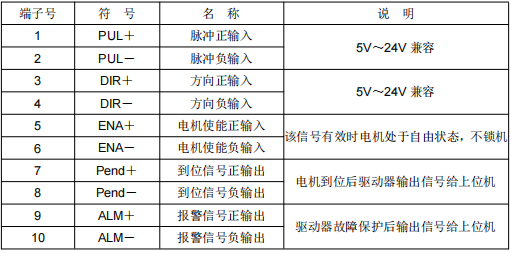

C、控制信号端口


注：驱动器故障时，ENA 信号有效，驱动器将清除所有故障。

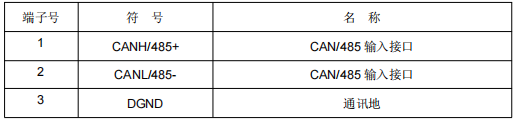

D、通讯端口

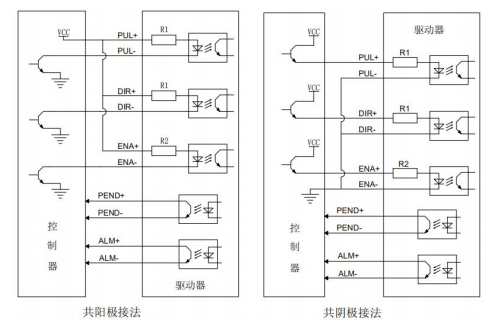

3.2 控制信号接口电路图

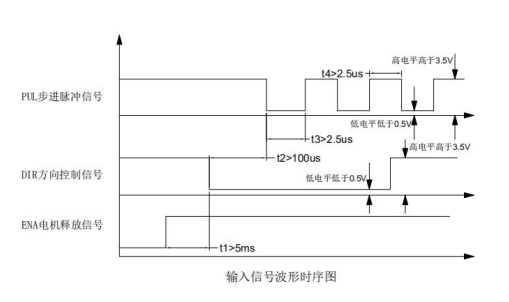

3.3 输入信号波形时序图
