时代超群HB3922 三相数字式驱动器

HB3922 是基于 DSP 控制的三相混合式步进电机驱动器，它是将先进的 DSP 控制芯片和三相逆变驱动模块结合一起所构成的新一代数字式步进电机驱动器。驱动器电压为 AC110-220V,适配电流在 9.0A 以下，外径 57-130MM 的各种型号的三相混合式步进电机。该驱动器内部采用类似伺服控制原理的电路，此电路可以使电机运行平稳，几乎没有震动和噪音，电机在高速时，力矩大大高于两相和五相混合式步进电机。定位精度****可达 60000步/转。该产品广泛应用于雕刻机、中型数控机床、电脑绣花机、包装机械等分辨率较高的大、中型数控设备上。

特点 :

·设有 16 档等角度恒力矩细分，****分辨率60000 步/转·****反应频率可达 200KPPS

·步进脉冲停止超过 1.5S时，线圈电流自动减到设定电流的一半

·光电隔离信号输入/输出

·驱动电流 1.5A/相到 9.0A 相 16 档可调

·单电源输入，电压范围:AC180-240V

·相位记忆功能(注:输入停止超过3秒后，驱动器自动记忆当时电机相位，重新上电或 WF 信号由低电平变为高电平时，驱动器自动恢复电机相位)

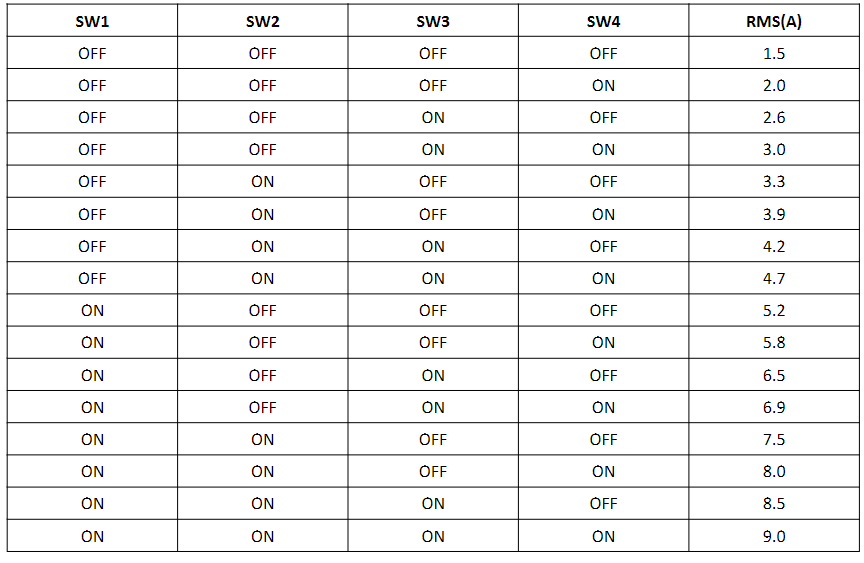

电流设定

驱动器工作电流由 sW1-SW4端子设定，运行电流为正常工作输出电流设置开关(详见下表)

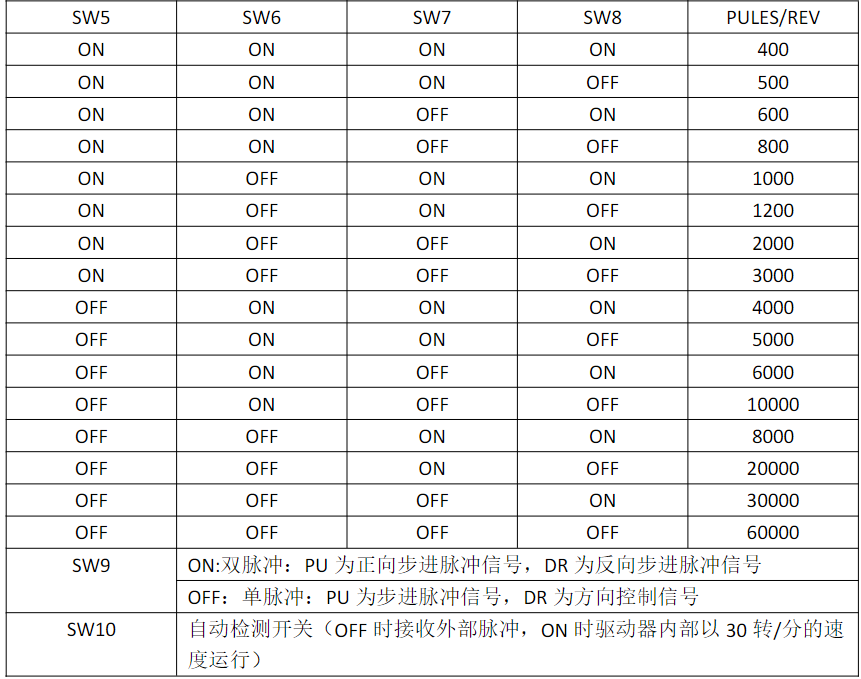

细分设定

驱动器细分由 sW5-SW8 端子设定,共 16 档,sw9 和 SW10 为功能设定。附表如: 细分数(脉

冲/转)

注:可根据客户要求定制细分数!

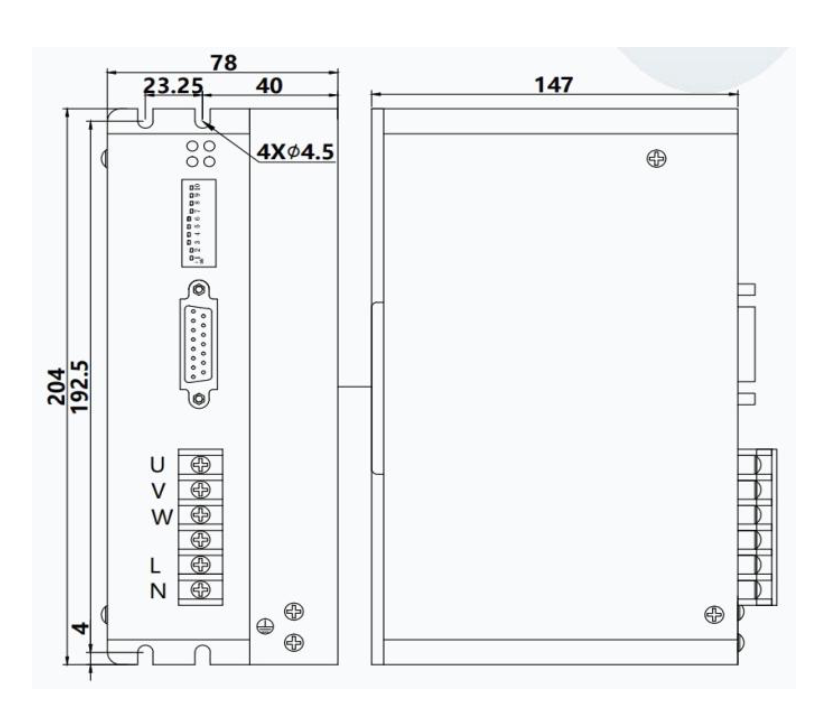

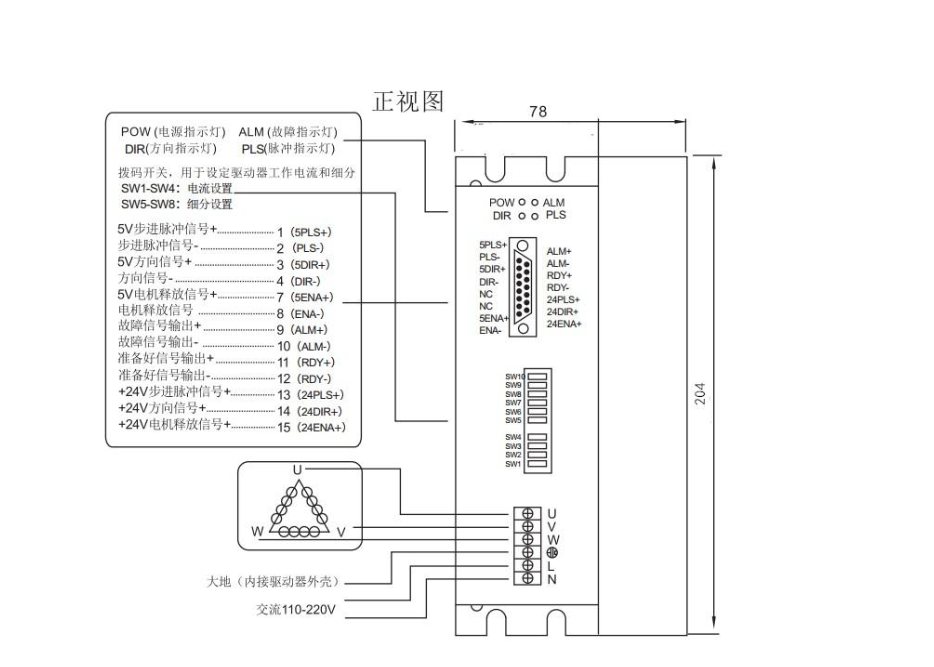

驱动器接线、尺寸示意图

注意:

1、输入电压不能超过电流 220V;

2、输入控制信号电平为5V和 24V两种接线端子分开选择，接线时注意控制信号电压

输入脉冲信号下降延有效;3、

驱动器温度超过 80 度时驱动器停止工作，故障指示灯 ALM 亮，直到驱动器A-温度降到 50 度时，驱动器需要重新上电才能恢复工作。出现过热保护请加装散热器。

过流(负载短路)故障指示灯 ALM 亮，请检查电机接线及其它短路故障，排除后需要重新上电恢复。

无电机故障指示灯 ALM 亮，请检查电机接线，排除后需要重新上电恢复。

脚功能说明
