时代超群ZM-6618高性能直流无刷驱动器

产品特点

高集成度高可靠性无刷直流(BLDC)电机控制器三相全桥，PWM 方波驱动控制

过流保护措施，过载时立即关断输出及时保护电机纯硬件设计，高速度，高抗干扰能力

宽幅电压兼容 DC12-60V

低发热，大功率

主要功能

欠电压(≤15V)、过压 60V

堵转3秒自动关断输出霍尔错误保护

输出 18A，过流关断输出

支持内置电位器、外接电位器、模拟电压和 PWM 调速带有使能、平滑切换方向、报警输出、速度反馈功能,灵活配合常开、常闭控制系统

具有缓启动功能，避免电流过冲，有效保护电机缓启动时间多档定制(0S、1S、3S、10S)默认 1S

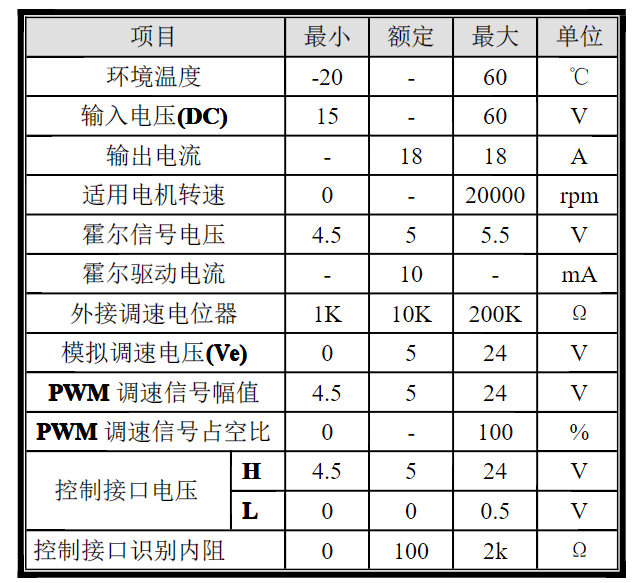

产品工作条件

注(1):此电压****值为****参数，超压过流使用将****损坏驱动器

(2):ve端口(模拟量与PWM)调速有效电压区间为0.8V-4.6V，超过此区间范围电机将没有任何转速变化。

接口定义

(1):使用此功能时请确认驱动器侧面的“sW1”拨码为OFF状态

限流说明

本控制器采用输出限流方式，有效避免因启动或负载加大时电流过大导致工作异常。

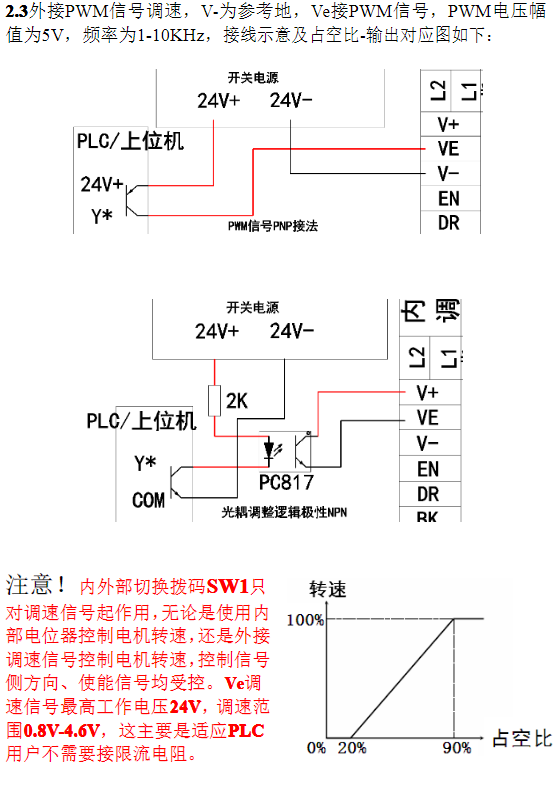

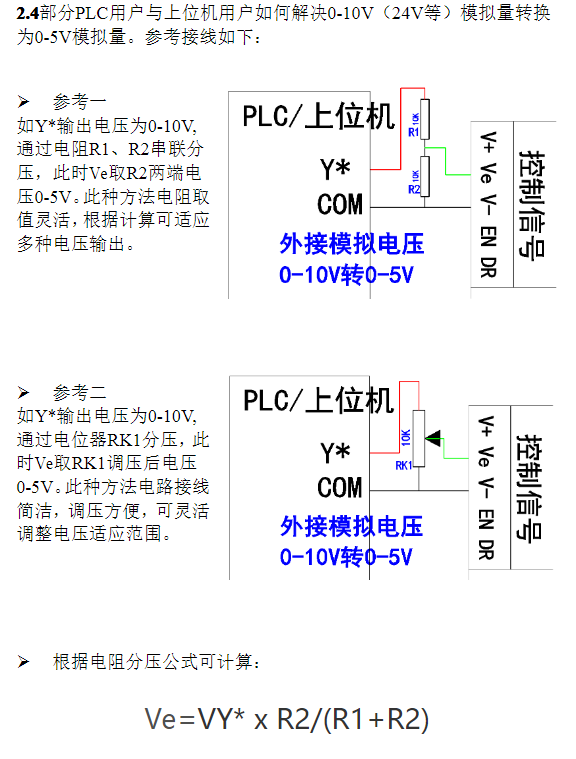

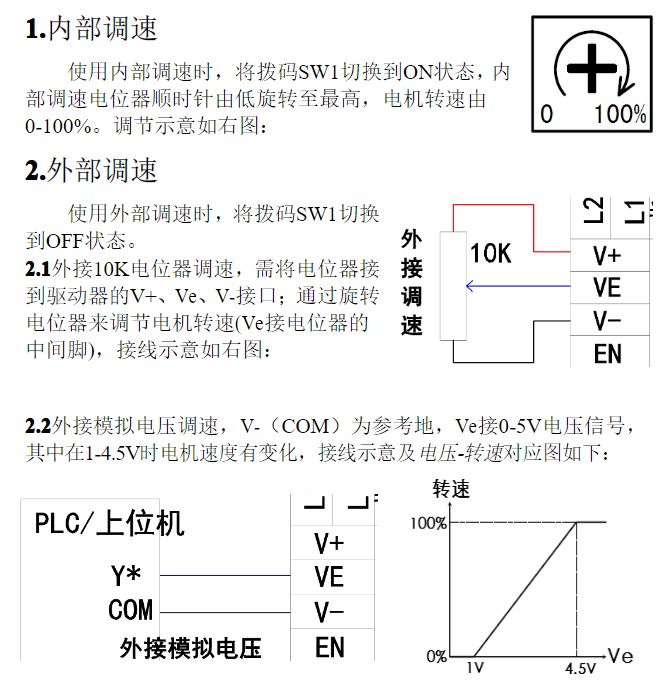

调速方式示意
