时代超群直流无刷电机驱动器ZM-6510A 使用及操作

主要特点

电流环设计，低速力短大，运行平稳;

◆高力矩、高转速输出，****转速达 20000rpm/min(根据电机转速而定);◆具有脉冲速度输出，可以随时观察电机转速:

◆调速方式:0-5V 模拟量及 10 Hz-300HZ PWM 调速，方便用户使用:◆启停使能控制信号、方向信号输入:

◆过流、过压、堵转及缺相保护等功能。

产品概述

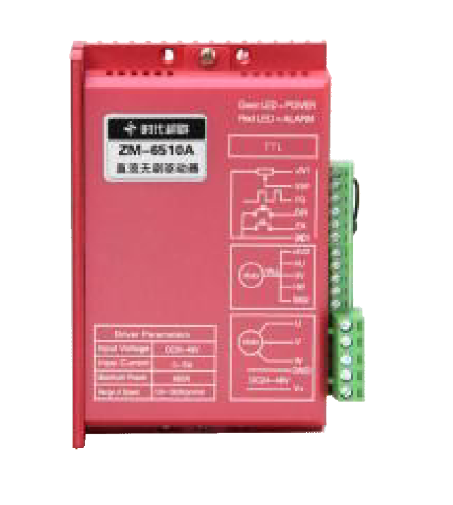

ZM-6510A 直流无刷电机驱动器是我公司****推出的产品,本产品使用大规模的集成电路取代原有硬件设计，具有更高的抗干扰性及快速响应等性能。本产品适合驱动峰值电流在 5A 以下，电源电压在 DC18V~50V 以内(面板标称 DC24V~48V)的任意一款低压有霍尔或者无霍尔传感器的三相直流无刷电机。产品应用于针织设备、医疗设备、食品包装机械、电动工具等一系列的电气自动化控制领域。功能概述

标准出厂默认设置为方波有霍尔开环模式，可根据不同客户的需求写入不同程序，来实现方波有霍尔速度闭环控制、方波无霍尔控制、方波无霍尔速度闭环控制等多种控制模式。

电气性能指标

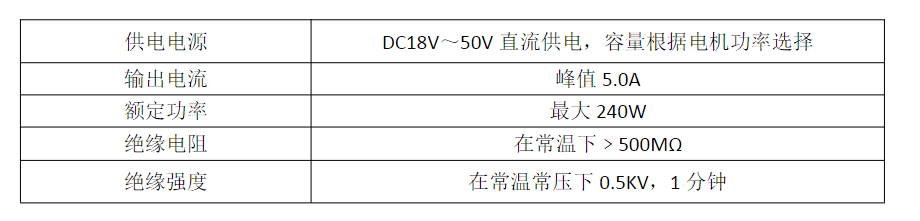

电气性能(环境温度 Ti=25'C时)

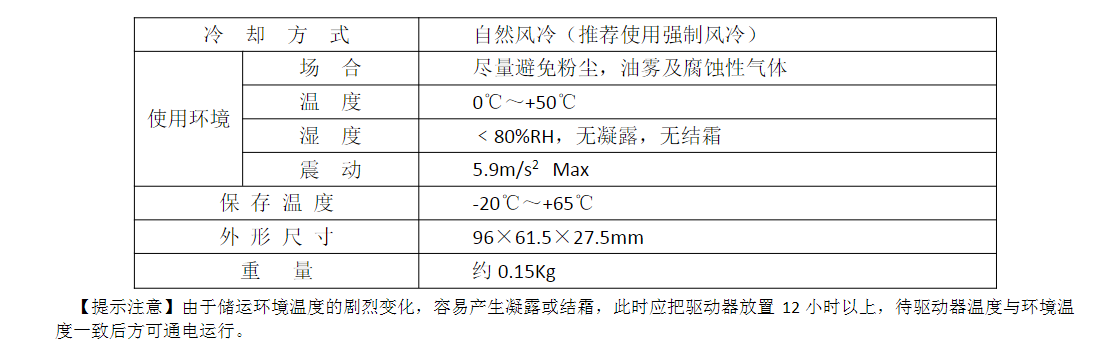

使用环境参数:

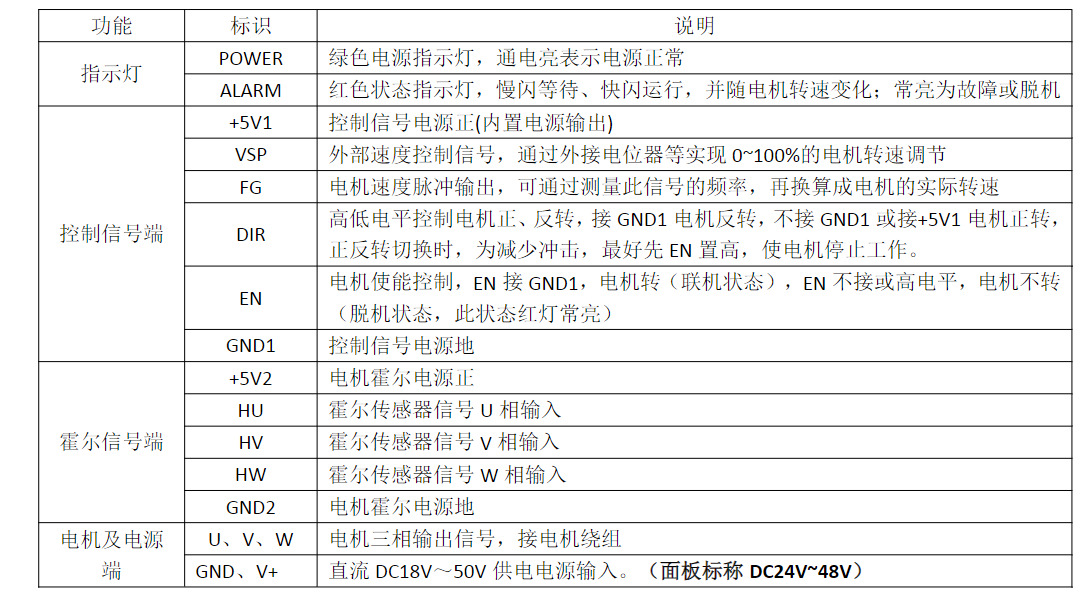

端口说明

功能说明

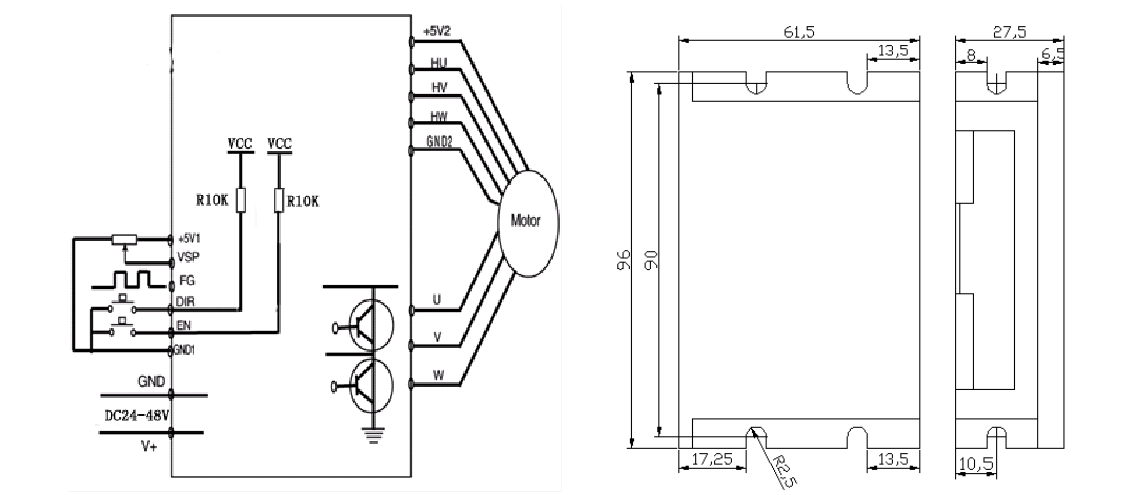

接线图                                                                     尺寸图

安全事项

★电机及驱动器接线须在断电状态下进行，切勿带电接线。

★按照图示方法，正确连接电源线,电机绕组线及霍尔信号线，注意 UW 三相的顺序必须一致

★请勿随意拆开驱动器，以防出现器件损坏

★通电运行期间严禁触摸所有接线端子

★禁止驱动器无外壳运行

★撞击驱动器可能导致损坏

常见问题1、初次使用该驱动器，如何能尽快上手?正确接好电源线、电机线、霍尔线后，外接电位器缓慢加速，电机正确转动后，再依次测试使能、方向等功能。如对本产品不熟，初次使用应做好测试后，再安装到实际场合使用。电源接反有何影响?2、

会立即烧毁驱动器。

上位控制信号电压****是多少 V?2、

调速信号****电压为5V，超过此电压会导致驱动器烧毁驱动器长时间工作后外壳比较热，正常吗?4、

正常，在常温下，长时间工作外壳达到90度不会对性能有影响，电源指示灯亮，但电机不转且抖动，是什么原因?5、

可能是相线与霍尔线有错误，请按照电机说明书正确接线后重新通电测试。

6、用此驱动器，能否将我的电机转速调到 6000?

无刷电机的****转速是由电机本身的参数决定的，驱动器能将电机转速控制在0至****速。
