时代超群直流无刷电机驱动器 ZM-6650A 使用及操作

主要特点

◆正弦波控制，恒电流模式，无极调速;

高力矩、高转速输出，****转速可达 10000rpm/min;

有EN(使能)、DIR(方向)、BK(刹车)信号控制端;可输出测速脉冲FG(门极输出);

可输出报警信号供用户检测:

具有欠压、马达堵转等保护功能。产品概述

ZM-6650A 直流无刷电机驱动器是我公司****推出的，针对中功率无刷电机传动领域的高科技产品。本产品使用大规模的集成电路取代原有硬件设计，具有更高的抗干扰性及快速响应能力。本产品适合驱动峰值电流在50A 以下，电源电压在 DC32V“60V 以内(面板标称 DC36V~60V)的任意一款低压正弦波有霍尔三相直流无刷电机，并具有大电流工作时温度低的特点。产品应用于针织设备、医疗设备、食品包装机械、电动工具等一系列的电气自动化控制领域。

电气性能指标

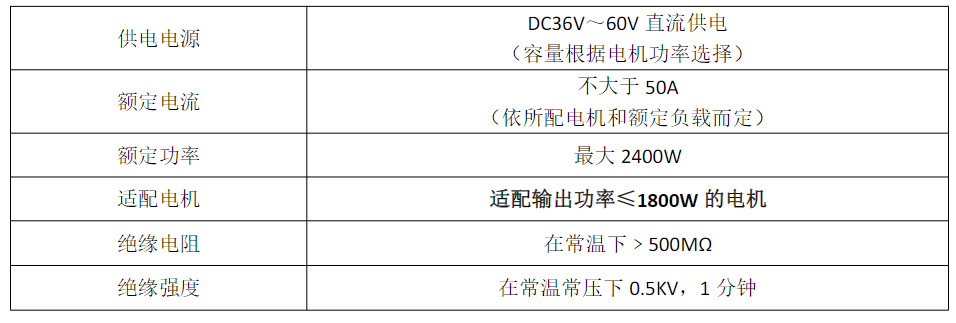

电气性能(环境温度 Tj=25℃时)

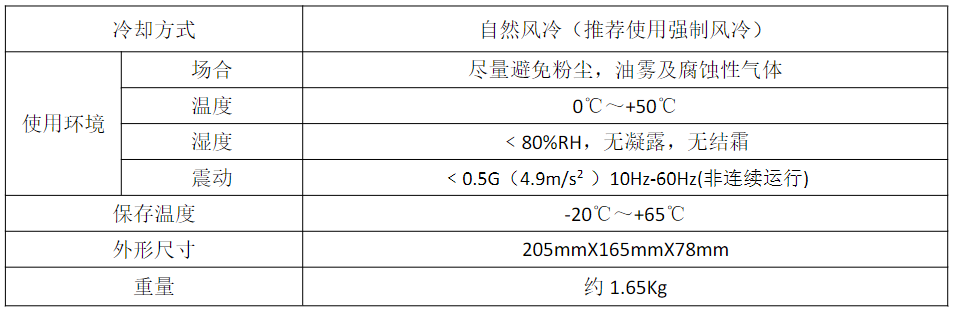

使用环境参数:

【提示注意】由于储运环境温度的剧烈变化，容易产生凝露或结霜，此时应把驱动器放置 12 小时以上，

，待驱动器温度与环境温度

致后方可通电运行。

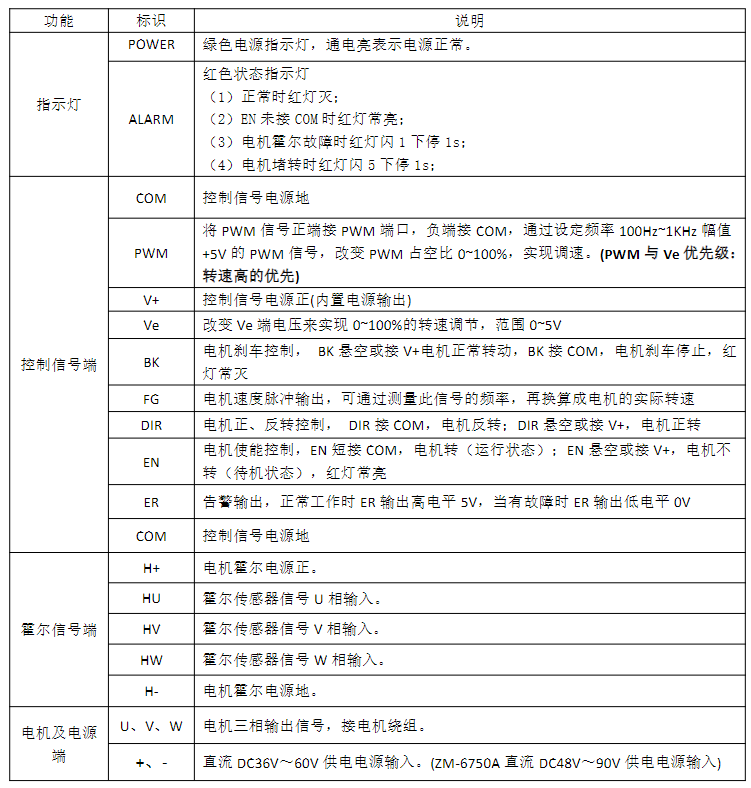

端口说明

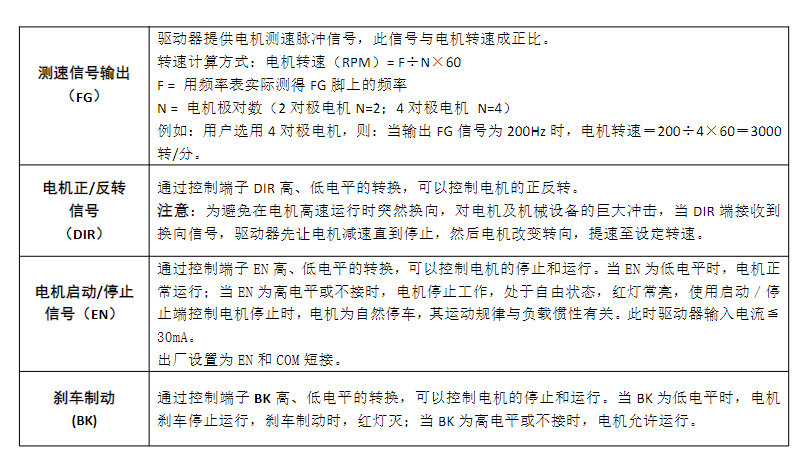

功能说明

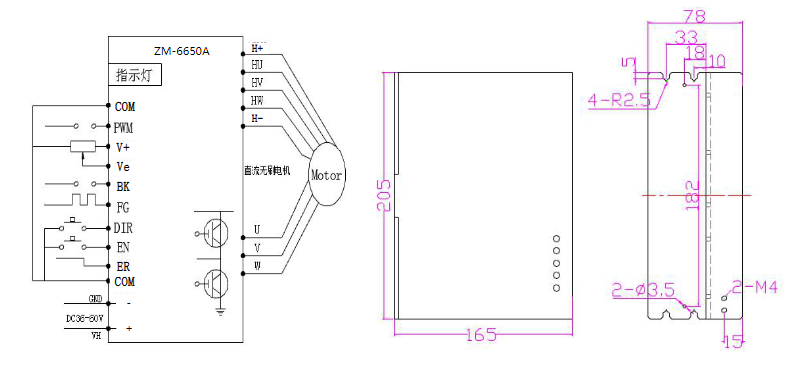

接线图  外形尺寸

安全事项

★电机及驱动器接线须在断电状态下进行，切勿带电接线。★按照图示方法，正确连接电源线,电机绕组线及霍尔信号线，注意 UVW 三相的顺序必须一致★请勿随意拆开驱动器，以防出现器件损坏

★通电运行期间严禁触摸所有接线端子

★禁止驱动器无外壳运行

★撞击驱动器可能导致损坏

常见问题

1、初次使用该驱动器，如何能尽快上手?正确接好电源线、电机线、霍尔线后，旋电位器缓慢加速，电机正确转动后即可测试。如对本产品不熟，初次使用应做好测试后，再安装到实际场合使用。

2、电源接反有何影响?

会立即烧毁驱动器。

3、上位控制信号电压****是多少 V?

调速信号****电压为 5V，超过此电压会导致驱动器烧毁，驱动器长时间工作后外壳比较热，正常吗?4、

正常，在常温下，长时间工作外壳达到 90 度不会对性能有影响。

5、电源指示灯亮，但电机不转且抖动，是什么原因?

可能是相线与霍尔线有错误，请按照电机说明书正确接线后重新通电测试。

6、用此驱动器，能否将我的电机转速调到 6000?

无刷电机的****转速是由电机本身的参数决定的，驱动器能将电机转速控制在0至****速7、我手上已经有电机，购买此驱动器后如何接线?

必须先确定手上的电机的相线和霍尔线定义后才能接线，如不确定，向电机厂家询问。不正确的接线会导致驱动骼损坏，

想在此驱动器上加些功能或做新产品开发，是否可以?8、可以，请联系我公司。
