时代超群CM60D-5轴6轴使用与产品简介

1， 使用注意事项

使用本控制器前，请仔细阅读本手册后再进行相关的操作，如有疑问请与我司工作人员联系。使用者需具备相关的专业知识和操作技能，确保使用安全

工作环境及防护

1.控制系统的工作温度为 0-40℃,当超过此环境温度时系统可能会出现工作不正常甚至死机等现家。

2.相对湿度应控制在 0-85%

3.在高温、高压、腐蚀性气体等特殊环境下工作，必须采取特殊的防护措施。

4.防止灰尘、粉尘、金属等杂物进入控制器。

5.应防护好控制器的液晶屏(易碎品)，使其远离尖锐物品;防止空中的物品撞到液晶屏上;当屏幕有灰尘需要清洁时，应用柔软的纸巾或棉布轻轻擦除。系统的操作

系统操作时需按压相应的操作按键，在按压按键时，需要食指或中指的指肚按压。切记不能用指甲按压按键，否则按键面膜损坏，影响使用。

初次进行操作的操作者，应在了解相应功能的正确使用方法后，方可进行相应的操作，对于不熟悉的功能或参数，严禁随意操作或更改系统参数。

系统的检修

当系统出现不正常的情况，需检修相应的连接或插座连接处时，应先切断系统电源。再进行必要的检修。

未进行格操作的技或未得到本司授权的单位或者不能打开控制系统进行维修操作，否则后果自负。

系统保修说明

保修期:本产品自出厂之日起 12 个月内

保修范围:在保修期内，任何按使用要求操作的情况下发生的故障

保修期内:保修范围以外的故障为收费服务

保修期外:所有的故障均为收费服务

以下情况不在保修范围内:

任何违反使用要求的人为故障或意外故障，尤其电压接错接反。

带电插拔系统连接插座而造成的损坏

自然灾害等原因导致的损坏，

未经许可，擅自拆卸、改装、修理等行为造成的损坏。其他事项:

本说明书如有系统功能不符、不详尽处，以系统软件功能为准。

控制功能改变或完善升级，恕不另行通知。

第2章 产品型号

我司经过 10 余年来的发展，推出了CM60系列第二代产品

3产品简介

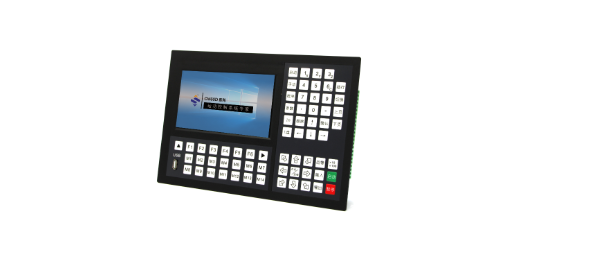

微数控CM60D-60 运动控制器，为5轴或者6轴的运动控制系统，采用 ARM 和专门的运动控制芯片，外部和内部供电采用光耦隔离的方式，实现高性能稳定的控制能力，配备7寸彩色液晶显示器，分辨率为 800*480，1-4轴为联动轴，5-6轴为非联动轴，一个模拟轴，带一路标准手脉 MPG接口(此功能暂时没有开通，后期升级)，为自动化应用、机械设备、科学实验带来了实实在在的解决方案。我们经过多年的用户体验和技术更新，目前控制器支持联动和非联动两种运动模式，提供 20 个程序储存，每个程序最多可编写 999 行。灵活的运动控制，简洁的功能架构，方便用户使用。

>7英寸彩色液晶屏，分辨率 800*480，显示面积85.9*154.1(mm)

> 手动界面实时显示输入、输出状态

支持开机回机械零，支持手动回机械零，支持程序指令回机械零2> 支持 U 盘做媒介导入开机图片、参数、程序文件和组态功能

>28 路输入(其中包含4路出厂默认功能的输入口)，18路输出

>X，Y，Z，A轴(两轴(含两轴)以上)联动运动，B、C轴为非联动运动>1-4 ****脉冲频率 300K，5-6 轴****脉冲频率 100K

2开机首界面可设置

支持中文和英文选择2

支持掉电记忆功能，断电后坐标显示和工件计数不会清零

鑫限位保护，支持硬限位和软限位

程序指令支持多轴回机械零顺序选择

带有1路 0-10V 主轴调速模拟量输出接口2

支持外部输入口控制输出口状态F
