低压直流一体伺服DI和DO接线方式

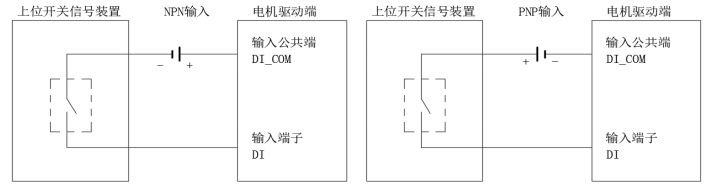

DI 输入端子接线

注 1：输入端子控制电压 DC12-24V 有效； 注 2：每个 DI 都可以自由分配不同功能（参考 4.2 DIDO 参数章节），但同一个功能不可以分配多个 DI。 注 3：外部开关信号控制 DC-输入，选择 NPN 型接法，低电平有效；外部开关信号控制 DC+输入，选择 PNP 型 接法，高电平有效；

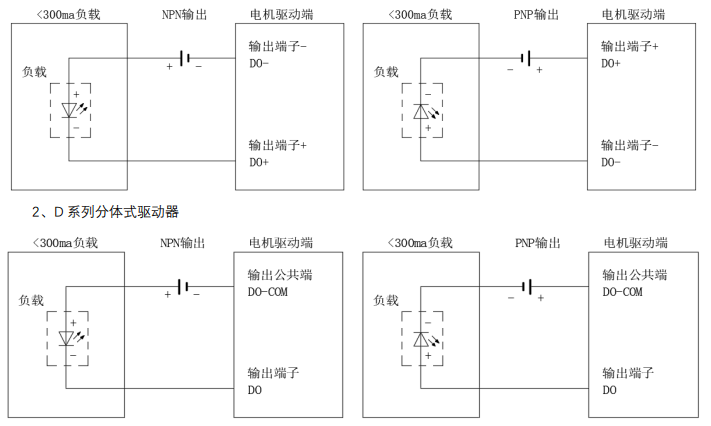

DO 输出端子接线

MD 系列一体式

注 1：输出端子****驱动能力<300ma 电流，如需要驱动大负载请用中间继电器转换。

注 2：每个 DO 都可以自由分配不同功能（参考 4.2 DIDO 参数章节）。

注 3：控制 DO 端口动作时输出 DC-，选择 NPN 型接法，低电平输出；控制 DO 端口动作时输出 DC+，选择 PNP 型接法，高电平有效；
