时代超群ZM-6618直流无刷驱动器调速方式示意

1.内部调速 使用内部调速时，将拨码SW1切换到ON状态，内 部调速电位器顺时针由低旋转至****，电机转速由 0-****。调节示意如图：

2.外部调速 使用外部调速时，将拨码SW1切换 到OFF状态。

2.1外接10K电位器调速，需将电位器接 到驱动器的V+、Ve、V-接口；通过旋转 电位器来调节电机转速(Ve接电位器的 中间脚)，接线示意如图：

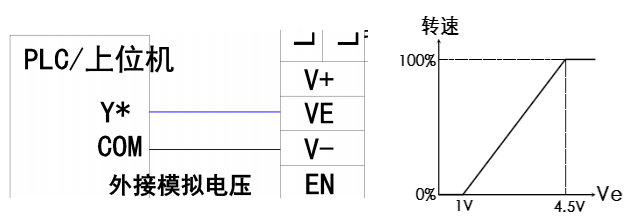

2.2外接模拟电压调速，V-（COM）为参考地，Ve接0-5V电压信号， 其中在1-4.5V时电机速度有变化，接线示意及电压-转速对应图如下：

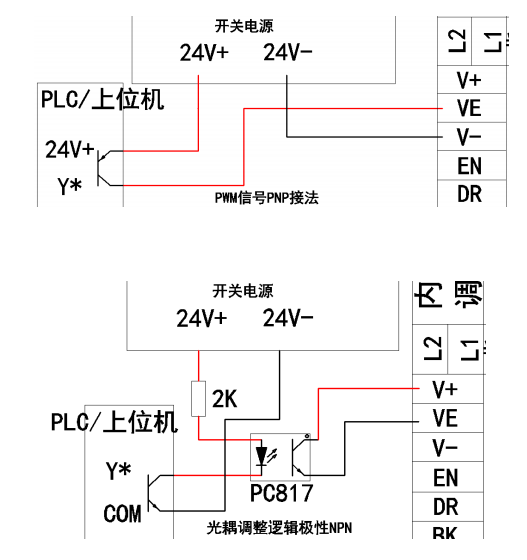

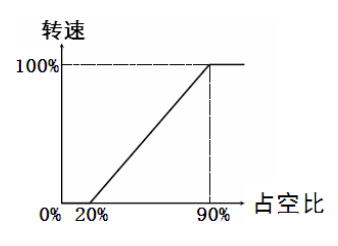

2.3外接PWM信号调速，V-为参考地，Ve接PWM信号，PWM电压幅 值为5V，频率为1-10KHz，接线示意及占空比-输出对应图如下：

注意！内外部切换拨码SW1只 对调速信号起作用，无论是使用内 部电位器控制电机转速，还是外接 调速信号控制电机转速，控制信号 侧方向、使能信号均受控。Ve调 速信号****工作电压24V，调速范 围0.8V-4.6V，这主要是适应PLC 用户不需要接限流电阻。

2.4部分PLC用户与上位机用户如何解决0-10V（24V等）模拟量转换 为0-5V模拟量。参考接线如下：

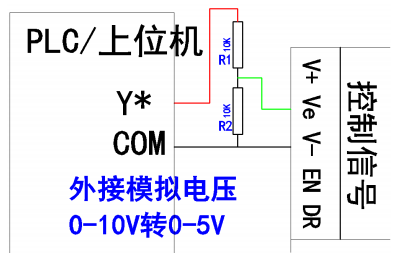

参考一 如Y*输出电压为0-10V, 通过电阻R1、R2串联分 压，此时Ve取R2两端电 压0-5V。此种方法电阻取 值灵活，根据计算可适应 多种电压输出。

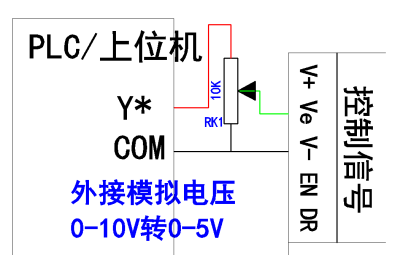

参考二 如Y*输出电压为0-10V, 通过电位器RK1分压，此 时Ve取RK1调压后电压 0-5V。此种方法电路接线 简洁，调压方便，可灵活 调整电压适应范围。

根据电阻分压公式可计算：

Ve=VY* x R2/(R1+R2)
