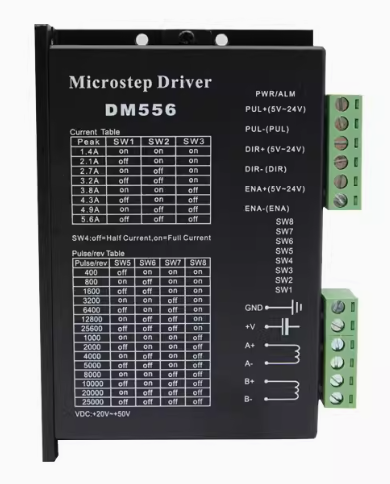

DM556驱动器供电电源以及保护功能

电源电压在规定范围之间都可以正常工作，DM556 驱动器****采用非稳压型直流电源供电，也可以采用变压器降压＋桥式整流＋电容滤波。但注意应使整流后电压纹波峰值不超过  其规定的****电压。建议用户使用低于****电压的直流电压供电，避免电网波动超过驱动器  电压工作范围。

如果使用稳压型开关电源供电，应注意开关电源的输出电流范围需设成****。 请注意：

1） 接线时要注意电源正负极切勿反接；

2） 选择用非稳压型电源；

3） 采用非稳压电源时，电源电流输出能力应大于驱动器设定电流的 60%即可；

4） 采用稳压开关电源时，电源的输出电流应大于或等于驱动器的工作电流；

5） 为降低成本， 两三个驱动器可共用一个电源，但应保证电源功率足够大。

DM556 可以用来驱动 4、6、8 线的两相、四相混合式步进电机，步距角为 1.8 度和 0.9 度的均可适用。选择电机时主要由电机的扭矩和额定电流决定。扭矩大小主要由电机尺寸决  定。尺寸大的电机扭矩较大；而电流大小主要与电感有关，小电感电机高速性能好，但电流  较大。

1） 短路保护

当发生相间短路或驱动器内部过流时，驱动器红灯闪亮 1 次，且在 3 秒内反复闪亮。此时必须排出故障，重新上电复位。

 2） 过压保护

DM556 当输入电压高于 52V 时驱动器驱动器红灯闪亮 2 次，且在 3 秒内反复闪亮。此时必须排出故障，重新上电复位。
