时代超群P100S-CAN磁编伺服CAN通信线缆布局推荐方式

CAN通信属于易受干扰设备，如果现场布局时靠近干扰源，很容易出现问题。

推荐布线方式

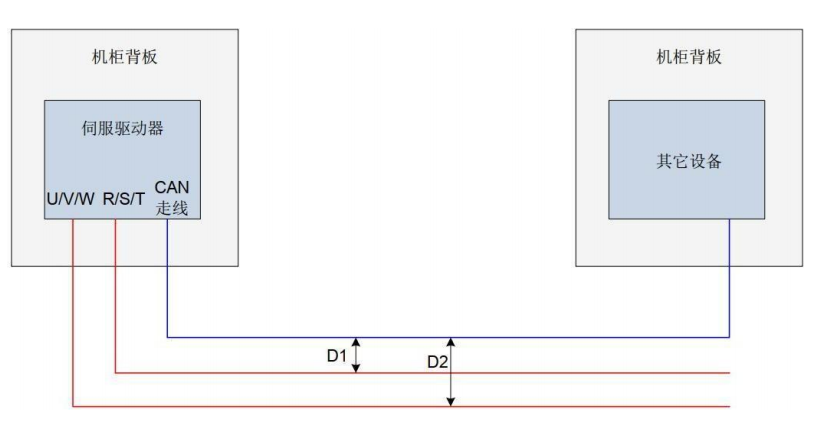

● 干扰线与CAN 线尽量垂直方向走线，平行走线时，R/S/T与CAN 信号线距离 D1>20cm，U/V/W与CAN信号线距离 D2>50cm;如果机柜背板，干扰线紧贴背板走线，CAN 通信线与机柜背板间隔大于 1cm。

● 出机柜后，R/S/T电源线,U/V/W动力线和 CAN 通信线,分别在三个走线槽中走线,走线槽间距 L3>20cm。如果干扰线和 CAN 通信线在同一线槽中走线，走线间距遵循上述相同原则。
