三相步进驱动器660M使用说明及注意事项

ZD-3HD660M 是我公司将先进的 DSP 控制芯片和独特的控 制电路结合一起所构成的新一代全数字步进电机驱动器。驱 动电压为 DC24-60V，适配电流在 6.0A 以下、外径 42-86mm  的各种型号的两相混合式步进电机。该驱动器内部采用类似 伺服控制原理的电路，此电路可以使电机运行平稳，几乎没 有震动和噪音。定位精度****可达 12000 脉冲 / 转。 该产品广泛应用于雕刻机、点胶机、螺丝机、小型数控 机床、包装机械等分辨率较高的中、小型数控设备上。

产品特点

·高性能、低价格、高速力矩大

·****的相位记忆功能，重新上电后电机保持在定位角度

·可针对不同电机调节电感量，发挥步进电机****效能

·脉冲平滑功能，使电机低速运行更平稳，平滑等级可设定

·接口采用超高速光耦隔离

·抗高频干扰能力强

主要功能

·设有 16 档等角度恒力矩细分，****分辨率 12000 脉冲 / 转，  并可定制任意细分

·****响应频率可达 150Kpps

·无脉冲输入时，输出电流自动降低（默认为 50%，可任意调节）

·驱动电流：0.5—6.0A/ 相，16 档可调

·信号电平 5 ～ 24V 兼容

·支持脱机、使能、锁定等功能

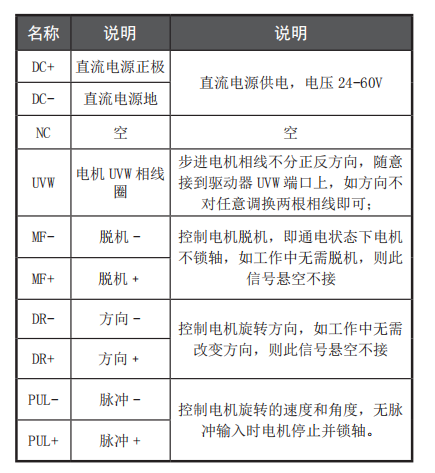

接口定义

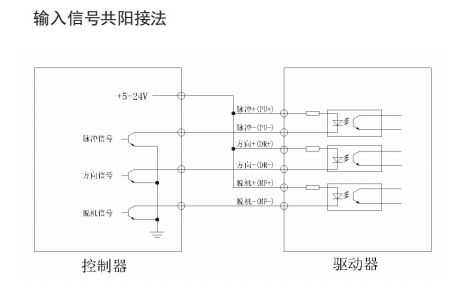

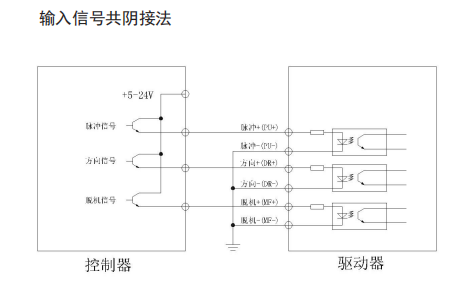

信号输入接线方法

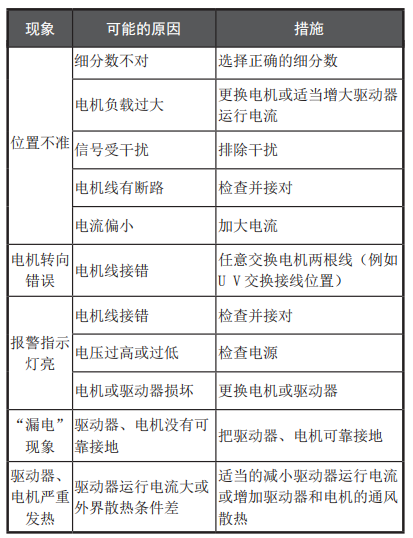

常见问题和处理办法对照表
