ZD-3HE2291三相步进驱动器产品特点及使用

产品特点：

1. 新一代 32 位 DSP 技术

2. 电压输入范围：AC110-220V, ****有效电流 6.5A

3. ****脉冲响应频率可达 400KHz

4. 根据不同型号电机选择参数

5. 具备脉冲微细分功能，在低细分中自动插入细分，使 电机运行更加平稳

6. 可根据转速和细分选定脉冲滤波频率

7. 可灵活匹配上位机的脉冲控制方式

8. 电机锁机电流分 4 档可调，当脉冲停止超过 400ms 时， 电机减为锁机电流

9. 具备 86 和 110/130 电机选择功能

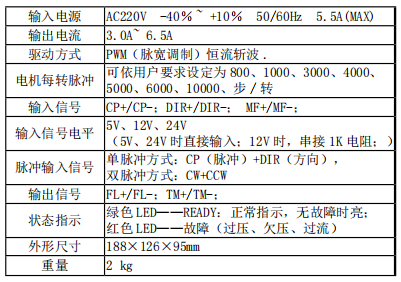

性能指标

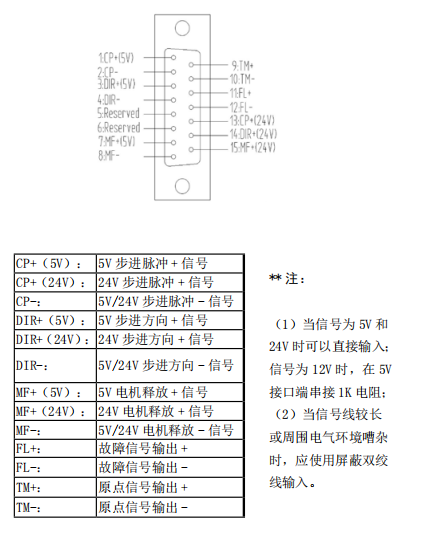

信号接口

·严禁带电对驱动器进行任何拨码设置或进行测量！

·必须在断电三分钟后再进行接线、安装和拨码设置！

·二次开关机之间须有三分钟间隔，以免发生故障报警！

·驱动器的输入电压需满足技术要求！

·通电前，确保电源电缆、电机动力电缆、信号电缆连接正确， 且连接紧固！

·通电前，电缆连接完毕后，用万用表电阻档测量驱动器 U、V、W 端子与 PE 之间电阻应为无穷大。用万用表最小电阻档测量  驱动器 U、V、W 端子每两相电阻值应相等。避免电机相间短路，  或电机缺相引起驱动器损坏！

·由于驱动器工作于高频斩波方式，步进电机会存在感应电压和  泄漏电流，建议驱动器的电源通过隔离变压器提供，并保证驱  动器和步进电机妥善接地，以确保使用安全！

·电源开关使用空气开关，漏电保护开关或接触器，保证快速、  可靠的通断！不可使用普通的铡刀开关，以免由于接触不良和  拉弧造成驱动器工作异常及电击事故！
