57步进电机接线讲解：

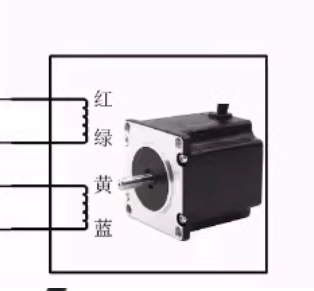

     我们的电机是两相四跟不同颜色的相线是红蓝黄绿 只需要给红绿分一组黄绿分一组 对应接到驱动的A+A- B+B-   如果线序颜色不一样 或者说是延长过的线 可能会有颜色不同的问题 那么就需要我们给电机的相线对接一下 找出两根不同颜色的线 并到一起 这时转动电机轴如果有阻尼感 那么这两根就是一组 可以对应接到A或者B 反之如果没有阻尼感  那么就需要更换另外一根线并到一起 找到有阻尼感的两根相线 对应接到A+A-或者B+B-就行
