新款BL09调试盒接线不显示电机转速是什么问题

zm-BL09是我们新研发出的调试小板，盒之前BL01的调试小板不同的是，这款可以显示电机的实时转速，

控制电机速度，启停，方向。

那客户反应的09调试版接好线可以控制电机的速度，方向，单单显示不了电机的实际转速是什么问题呢？我们来看下:

（1）检查下调试盒背面的拨码

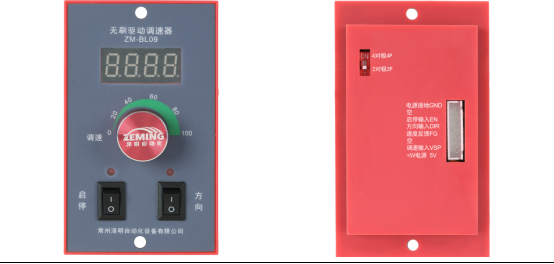

我们看上面的调试盒实物图，看下调试盒背面，有一个白色的拨码，我们需要吧这个拨码匹配下无刷电机的极对数，一般就是4对级或者2对级，确定下匹配电机是几对级的

（2）检查下接线

上面说到调试盒可以控制电机的速度，启停，方向那我们可以排除下这几个控制信号端口接线

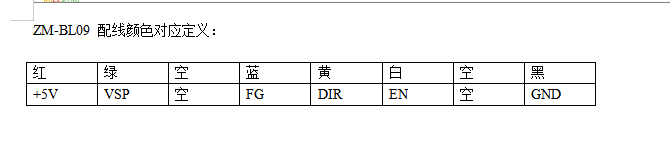

不显示电机的转速，我们看下调试盒“蓝色”出线是不是接在驱动器的“FG”端口，有客户的驱动器没有这个“FG”端口的，我们可以吧“蓝色”速度输出口接在我们驱动器的霍尔端的任意一个端口来显示电机的速度。
