iSVL-T系列低压一体化伺服电机,将永磁同步伺服电机、编码器、控制驱动器以及网络通讯模块集成于一体,由此塑造出紧凑的结构形态。在降低整体成本的前提下,大幅减少了线材的使用,节省了电气安装空间，极大程度地简化了布线安装工作，使安装变得简便轻松。支持总线多轴网络控制，脉冲基本控制，OEM 独立程序控制，输入和输出控制等方式，适应多样化的应用场景以及复杂多变的工作需求

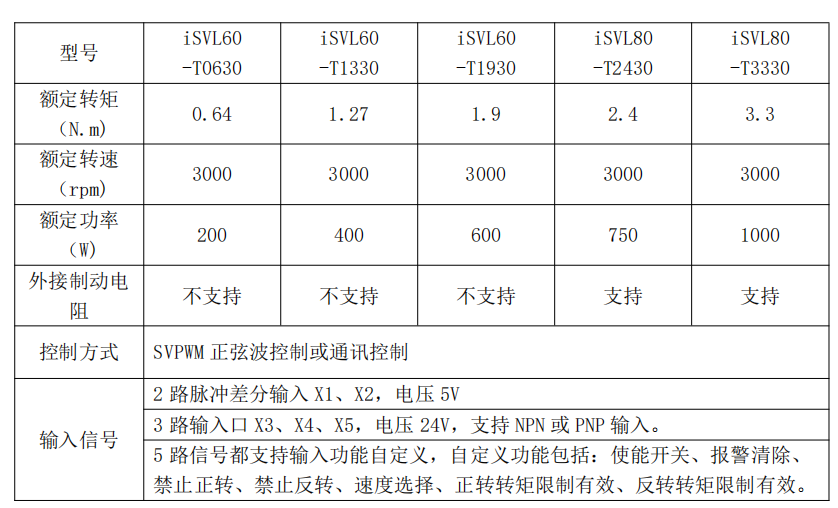

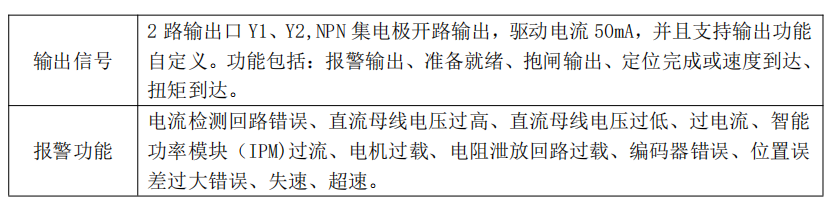

80低压伺服一体机介绍

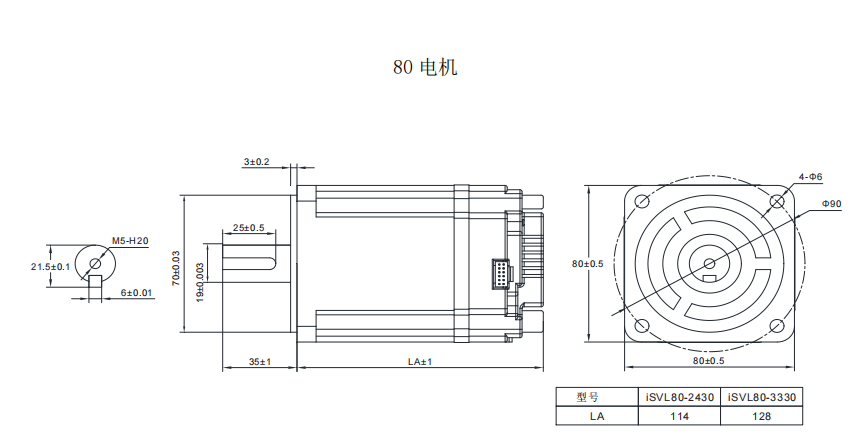

80低压伺服一体机安装尺寸

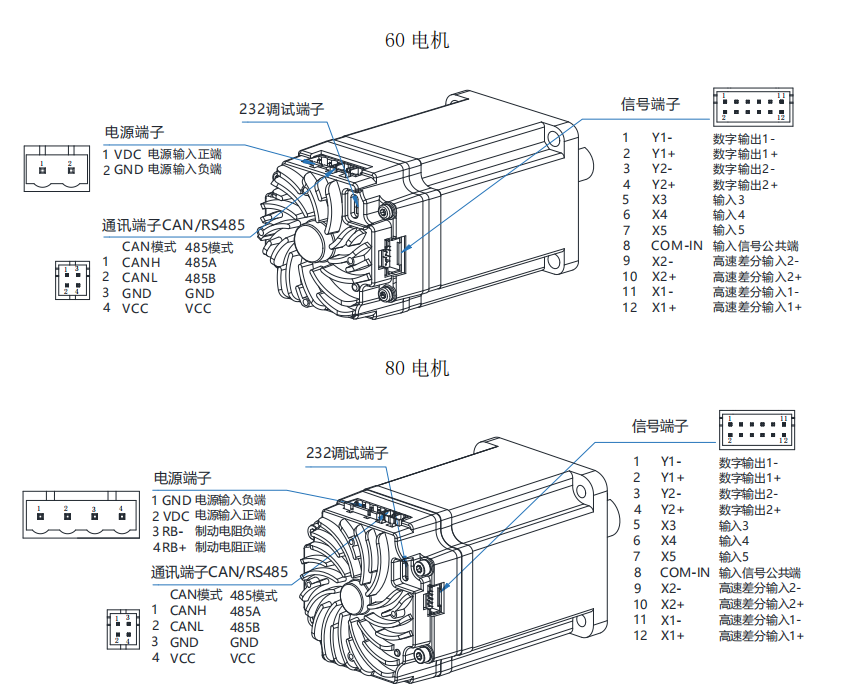

80低压伺服一体机接口定义介绍：

特别注意事项：

Ø 本公司可选配对应产品的手操器方便客户调试使用，通过手操器使用 USB-C 接口线缆连 接 232 调试端口，或者通过电脑使用串口～USB-C 连接 232 调试端口进行调试。

Ø 本设备不支持提供电源给外部供电，切勿将需要供电的设备外接在通讯电源上，否则会 导致本产品报警或损坏。

Ø 3 路输入口 X3、X4、X5，支持 NPN 和 PNP，推荐外部输入信号控制电源 12~24V。控制 和通讯信号电缆长度尽可能短，控制电缆不超过 3 米,差分信号一定要使用双绞线，且 有屏蔽层。

Ø 2 路输出口 Y1、Y2，驱动电流 100mA,支持 NPN 和 PNP 兼容，推荐外部电源 DC 24V。 如果负载是继电器等电感性负载，必须在负载两端反并联续流二极管；如果续流二极管 反接，可能会损坏驱动器。请尽量安排非熔断型（NFB）断路器使驱动器故障时能及时 切断外部电源。

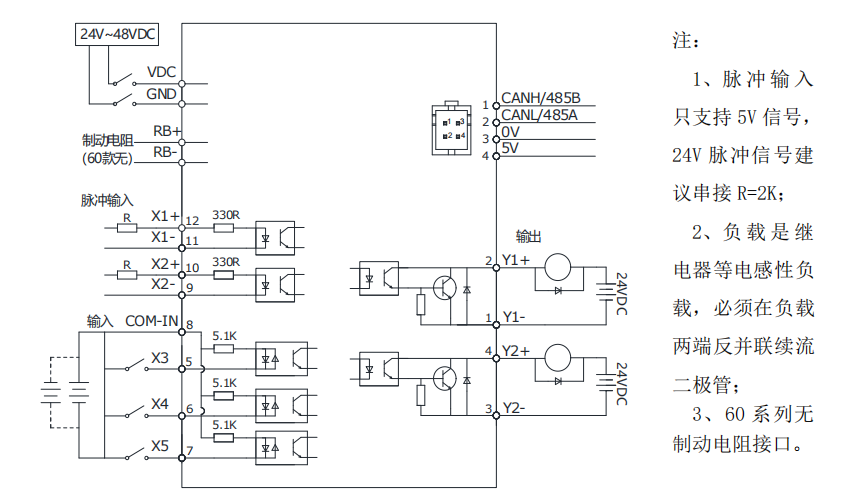

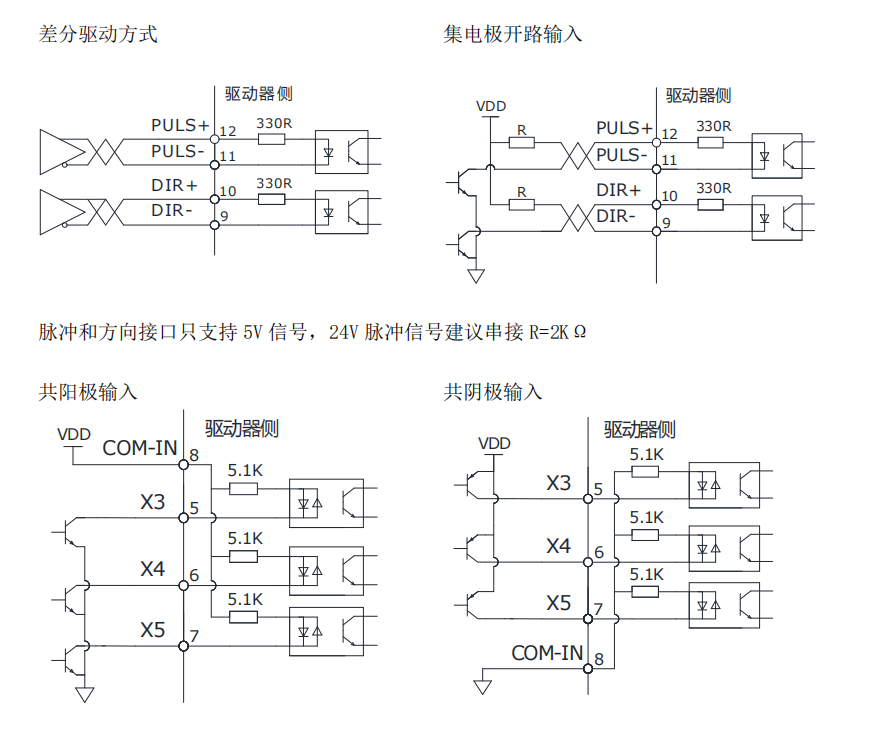

80低压伺服一体机控制信号接口电路介绍：

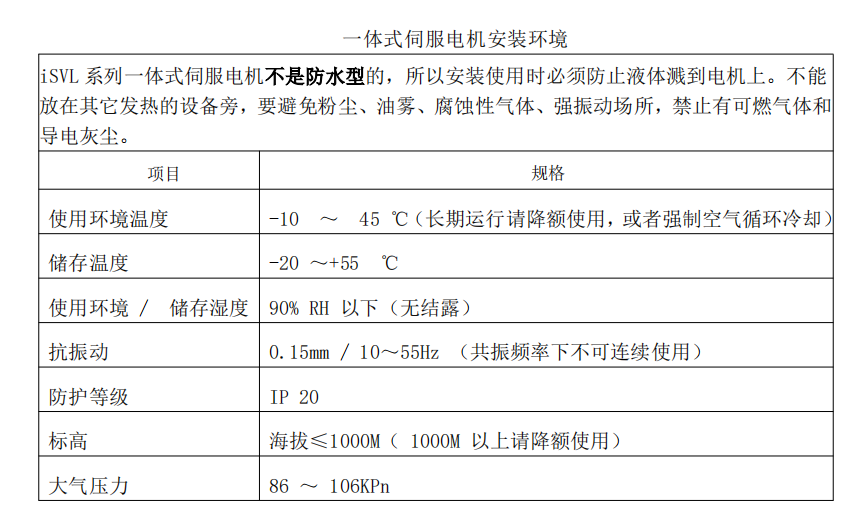

80伺服一体机安装环境：
