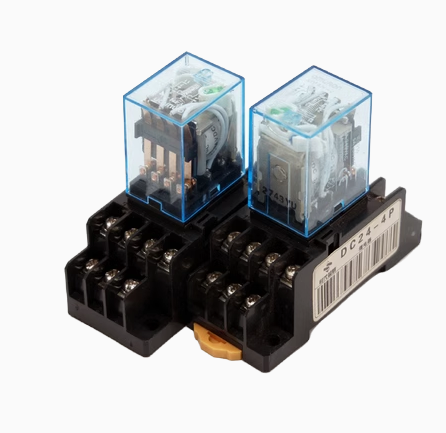

中间继电器（Intermediate Relay）是一种用于控制电路的电气组件，广泛应用于自动化控制系统中。它的作用是通过电磁感应原理来实现电路的开关控制，用于转接或放大信号。 1. 工作原理中间继电器的基本工作原理是利用电磁铁产生的磁力来驱动触点的动作。继电器内部包含一个电磁铁线圈，当线圈通电时，会产生磁场吸引铁芯，驱动铁芯动作，使继电器的触点发生切换（常开触点闭合或常闭触点断开）。当电流断开时，磁场消失，触点恢复原位。 2. 主要组成部分中间继电器主要由以下几个部分构成： 电磁铁 ：通电后产生磁场，用于驱动继电器的触点动作。 触点 ：有常开触点（NO）和常闭触点（NC），触点的开关状态由电磁铁的吸引作用控制。 弹簧 ：用于在电磁铁断电时将触点恢复到初始位置。 铁芯 ：当电流通过线圈时，铁芯被吸引，驱动触点动作。
3. 功能与应用中间继电器的作用主要体现在以下几个方面： 信号放大 ：继电器可以用较小的控制信号驱动较大的负载，从而起到放大的作用。例如，通过小电流控制大电流的设备。 电路隔离 ：继电器的触点可以实现不同电路之间的电气隔离，保护控制电路免受高压影响。 自动控制 ：在自动化系统中，继电器通过传感器或开关的信号来控制设备的启停、调节等。
4. 常见类型根据不同的用途，中间继电器有不同的类型，如时间继电器（控制延时操作）、热继电器（用于保护电机）、多功能继电器等。 总结来说，中间继电器通过电磁铁的原理驱动触点的切换，能够实现对电路的控制、信号放大和电路保护等功能，在工业自动化、家电等领域得到了广泛应用。
|
