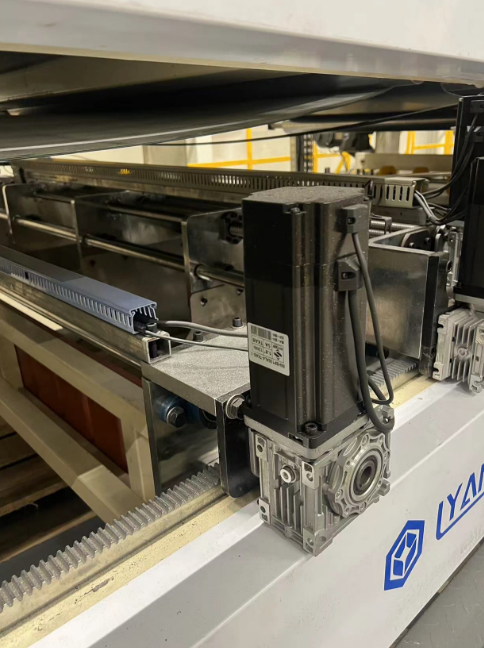

上图为客户定制的一款加长型GBX直线导轨滑台，有效行程1.7米的直线导轨滑台，客户负载并不大，也就50KG，但是导轨要求的行程比较长，这样的话为了保证稳定性，就需要选用一款稳定性高一些的导轨，此款导轨采用双光轴支撑，稳定性好，丝杆建议移动速度控制在500MM/S，太快了也会影响导轨的稳定性。

GBX系列双线型重型滑台导轨滑块为150mm*155mm含四个导轨滑块，水平载重300KG，垂直载重100KG,定位精度0.03MM，可以做到有效行程2米以内。规格：1605、1610、2020、2010，2525,3205,3232等，2525是指滚珠丝杠直径25mm，25是指螺距，螺距就是电机360度（也就是一圈）走的毫米，可以配86/110/130系列步进电机，此款导轨负载50KG，选用一款86电机就可以，下边推荐一款12NM步进电机搭配蜗轮蜗杆组合

86系列开环高速恒扭矩伺服步进套装，静转矩12Nm，基本参数如下

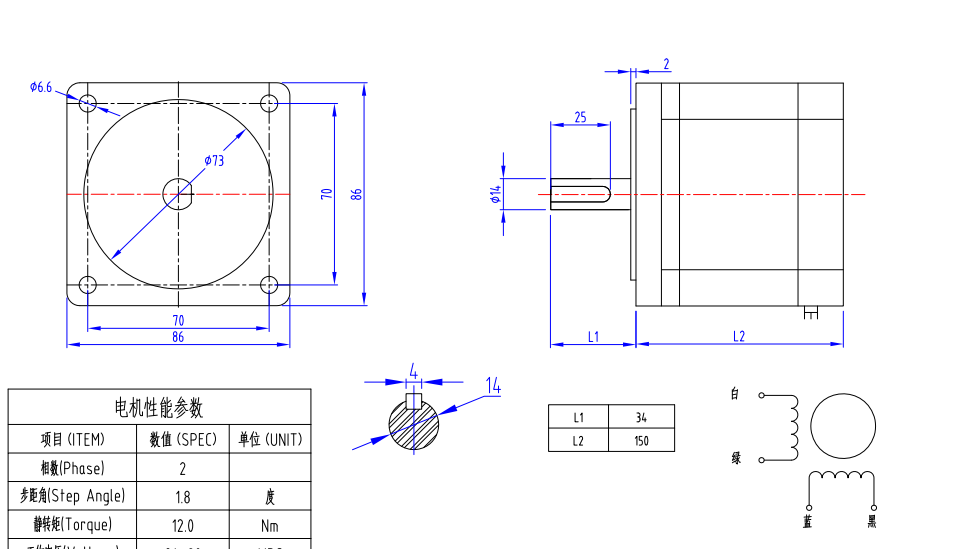

产品尺寸图如下：

配套驱动器HB860C数字式步进电机驱动器，采用****32位DSP数字处理技术，驱动器控制算法采用先进的变电流技术和先进的变频技术，驱动器发热小，电机振动小，运行平稳。用户可以设置200~51200内的任意细分以及额定电流内的任意电流值，能够满足大多数场合的应用需要。由于采用内置微细分技术，即使在低细分的条件下，也能够达到高细分的效果，低中高速运行都很平稳，噪音超小。驱动器内部集成了参数上电自动整定功能，能够针对不同电机自动生成****运行参数，****限度发挥电机的性能。

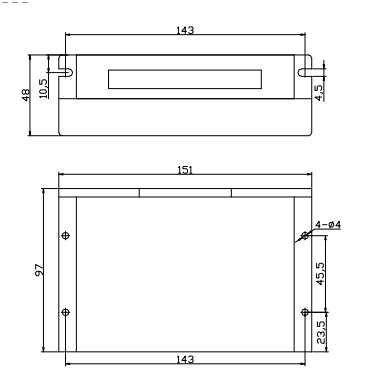

尺寸图入下：

本公司可提供配套设备，如需图纸和安装尺寸可来电咨询18732837179，店铺优惠中
