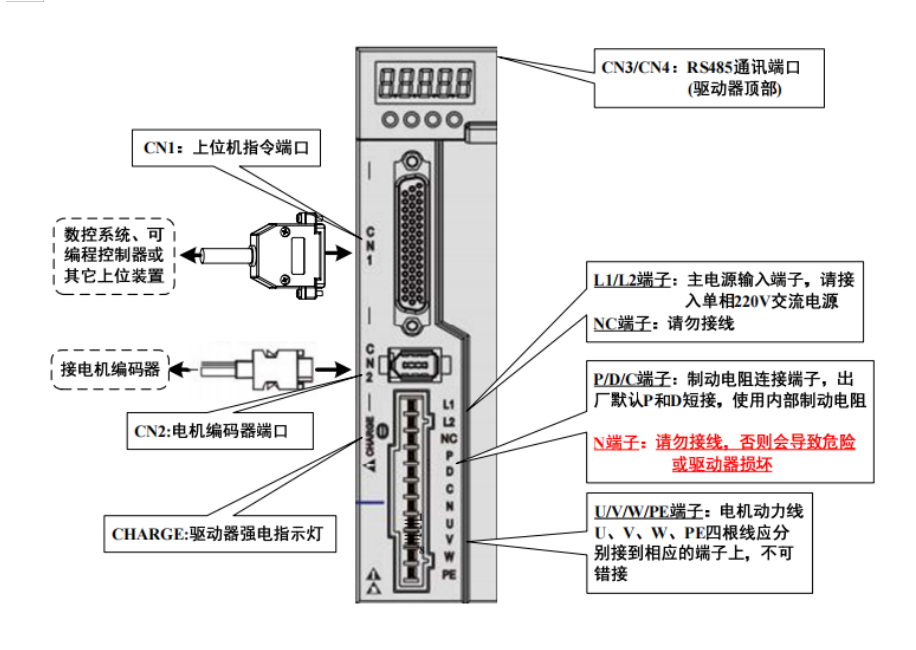

我们再来看下驱动器上面每个接口是啥意思

在接线的过程中 需要注意几点：

1、检查 L1、L2 的电源和接线是否正确，220V 伺服请勿接到 380V 电源上。

2、电机输出 U、V、W 端子相序，必须和驱动器相应端子一一对应，接错电机

可能不转或飞车。不能用调换三相端子的方法来使电机反转，这一点与异步

电动机完全不同。

3、必须可靠接地，而且单点接地。

4、请将动力线(电源线、电机线等的强电回路)与信号线相距 30cm 以上来配线，

不要放置在同一配线管内。

CN1控制信号端子：（一般是用来接控制器比如我公司cm40l控制器或者PLC）

CN1 控制信号端子提供与上位控制器连接所需要的信号，驱动器型号不同， 使用的插座类型也不同。信号包括：

· 6 个可编程输入，4 个可编程输出；

·脉冲指令输入（位置指令、速度指令）；

·模拟量指令输入（速度指令、转矩指令）；

·编码器信号输出。

伺服电机套装我们包含：一台电机  一台驱动器  一根电机线三米 一根编码器线三米

一根信号线 信号线分为5V和24V 信号线的选择要看设备那边的控制器脉冲电压来进行选择

本公司可提供配套设备，如需图纸和安装尺寸可来电咨询18732837179，店铺优惠中
