什么是混合式步进电机，他与永磁式、反应式相比有什么区别

H:混合式 Y:永磁式F:反应式

Hi，大家好，4月开始啦，祝福大家平安发财，今天讲讲步进电机，最近的文章都会围绕步进哈，作为一个能够精确控制位置和速度的执行元件，在工业自动化、精密测量等领取有着广泛的应用，根据设计原理和结构特征的分类如下：H:混合式 Y:永磁式F:反应式 ，希望大家通过今天的文章了解咱们三种分类，便于之后的电机选型。

1、反应式步进电机

工作原理

反应式步进电机的工作原理基于电磁感应和磁场相互作用。当定子绕组通电时，会产生一个脉冲电磁场。这个电磁场会与转子铁芯上的永磁体或电磁体相互作用，产生转动力矩，使转子按照设定的步进角转动。通过改变定子绕组的通电顺序和频率，可以控制转子的转动方向和速度。

反应式步进电机具有以下特点：

结构简单：定子绕组采用集中式绕组，转子为软磁材料制成，整体结构相对简单。

成本低廉：由于结构简单，反应式步进电机的制造成本较低。

步距角小：反应式步进电机的步距角可以达到1.2°甚至更小，适用于需要高精度控制的应用场景。

噪声和振动较大：由于转子与定子之间的相互作用较为直接，反应式步进电机在运行过程中会产生较大的噪声和振动。

2、永磁式步进电机

定义及结构

永磁式步进电机是一种利用永磁体产生磁场的步进电机。其结构特点在于转子上采用了径向多极充磁的永磁磁钢，而定子则采用冲压方式加工成爪型齿极。

工作原理

永磁式步进电机的工作原理基于磁场相互作用。当定子绕组通电时，会产生一个磁场。这个磁场会与转子上的永磁体相互作用，产生转动力矩，使转子按照设定的步进角转动。通过改变定子绕组的通电顺序和频率，可以控制转子的转动方向和速度。

永磁式步进电机具有以下特点：

成本低廉：由于采用了永磁体作为磁场源，省去了励磁电源和绕组，使得永磁式步进电机的制造成本相对较低。

效率高：由于永磁体产生的磁场稳定且强大，使得永磁式步进电机的效率较高。

噪声和振动较小：相对于反应式步进电机，永磁式步进电机的噪声和振动较小。

转矩和体积较小：由于永磁体本身的特点和限制，永磁式步进电机的转矩和体积相对较小，适用于一些对体积和转矩要求不高的应用场景。

3、混合式步进电机

定义及结构

混合式步进电机是一种结合了永磁式和反应式步进电机优点的步进电机。其定子部分采用永磁体设计，而转子部分则包含了具有交变磁阻的铁芯。

工作原理

混合式步进电机的工作原理基于磁场相互作用和电流控制。当电流通过定子绕组时，会在定子和转子之间产生磁场。这个磁场会与转子上的永磁体相互作用，产生转动力矩。同时，通过调整电流的极性和大小，可以控制转子的转动方向和速度。混合式步进电机结合了永磁式和反应式步进电机的优点，具有高精度、高效率、低噪声和低振动的特点。

混合式步进电机具有以下特点：

高精度：由于结合了永磁式和反应式步进电机的优点，混合式步进电机具有更高的精度和更小的步距角。

高效率：混合式步进电机的定子采用永磁体设计，使得电机在运行时具有更高的效率。

低噪声和低振动：相对于反应式步进电机，混合式步进电机的噪声和振动更小。

广泛应用：混合式步进电机适用于各种需要高精度、高效率、低噪声和低振动的应用场景，如数控机床、印刷设备、医疗器械等。

通过对反应式、永磁式和混合式步进电机的分析比较可以看出，这三种步进电机在结构、工作原理和特点上各有优缺点。反应式步进电机结构简单、成本低廉但噪声和振动较大;永磁式步进电机成本低廉、效率高但转矩和体积较小;混合式步进电机则结合了前两者的优点具有高精度、高效率、低噪声和低振动的特点。在实际应用中，应根据具体需求和场景选择合适的步进电机类型。

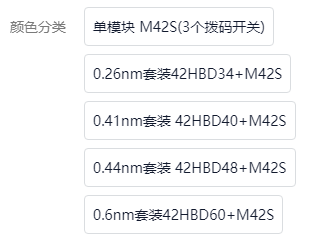

我的橙色店铺上新了，来看看这款产品吧，这款电机就是咱们混合式步进电机，他是42法兰步进电机
