今天客户问题：

“你们这个无刷电机可以外接一个旋钮来控制电机的启停还有正反转吗”？

可以

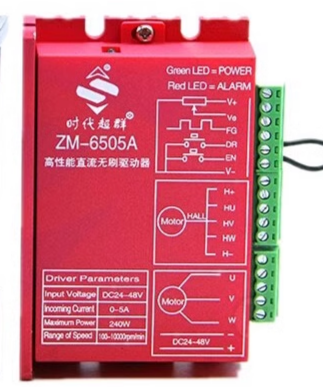

我们今天就用57无刷电机和ZM-6505A驱动器为例，无刷的控制方式都是同理一样的。

一下说明

上图：

我们可以看到驱动器的EN和Ｖ－已经短接起来了，这个需要注意哦！我们好多无刷电机驱动器需要这两个端子短接起来，如果不接，驱动器会报警亮红灯。

下面我们从无刷驱动器的最下边端子说

＋—这两个端子我们都是到接供电电源的接口，需要我们注意的是驱动器一般都是宽电压，那供电电源用多大的，取决于电机的参数，政府不要接反

ＵＶＷ电机相线对应电机线　黄绿蓝

Ｈ＋ＵＶＷＨ－对应红黄绿蓝黑

控制端子的线注意就是上面客户问到的电机启停正反转的问题：

可以外接一个电位器控制电机的速度，电位器三根，中间脚接VE  两边接Ｖ＿Ｖ＋　

如果有一个两档旋钮控制启停，就接驱动器的Ｖ—和ＥＮ端子

如果有一个三挡开关控制电机的正转停止反转，就接Ｖ－　ＤＲ和Ｖ－　ＥＮ

如果有一个自锁能力的两档开关，控制电机的正转和反转，就接Ｖ－和ＤＲ端子
