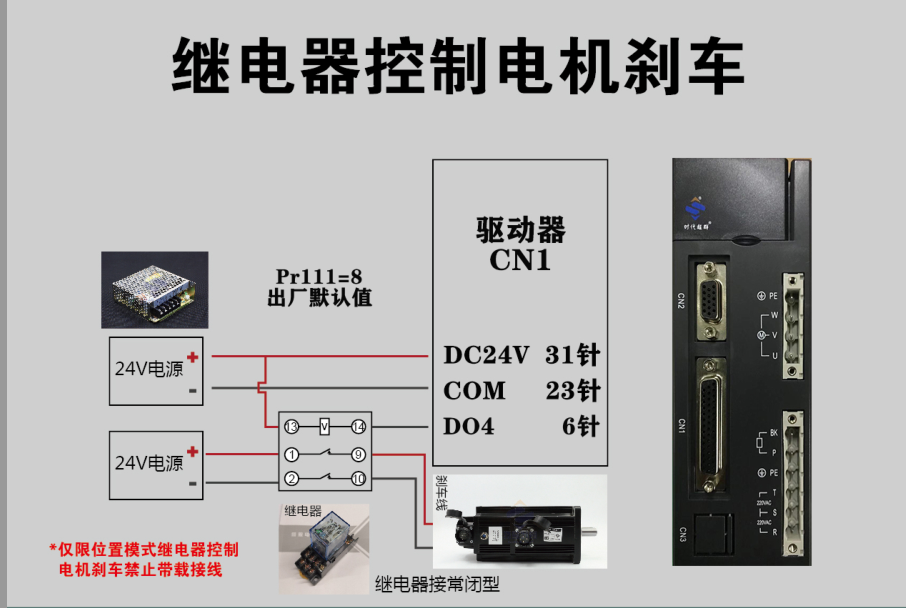

SD300如何通过继电器来控制刹车的吸合和打开 首先将SD300伺服驱动器的参数PR111设置为8,此参数设置可使D04端口被命名为刹车端口。设置方法为在Pr状态下找到Pr111,通过上箭头键将其数值改为8,然后按E键3次,再按左箭头键,找到E-Set,按住E键直到出现done,断电重新上电即可保存设置 在通过我们的继电器转接接线 根据伺服刹车的工作电压和电流要求,选择合适额定电流和电压的继电器,同时需考虑继电器的触点类型 准备一个24V开关电源。将继电器的13号引脚(信号口0V,通继电器吸合)接伺服信号线BRK;14号引脚(24V供电口)接开关电源24V+;9号引脚(继电器输入口)接开关电源24V+;12号引脚(继电器输入口)接开关电源24V-。将继电器的常开输出口(如5号和8号引脚)接伺服刹车线。
