SD300力矩模式怎么接线 其实力矩模式和速度模式接线一样的 都是需要一个10v电源给信号

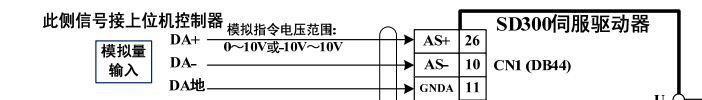

要是采用模拟量输入设置力矩,可参考速度模式模拟量调速接线方式, 将0-10V模拟量信号接到相应引脚。如将11和10脚短接后接电源0V,26脚接模拟量电压输出口。 若通过数字量输入设置力矩,可利用DI1和DI2口进行力矩设置。需将31针接24V电源正极,23针接24V电源负极。并将PR100设置为13,把DI1口设置为内部扭矩1;将PR101设置为14,把DI2口设置为内部扭矩2。
