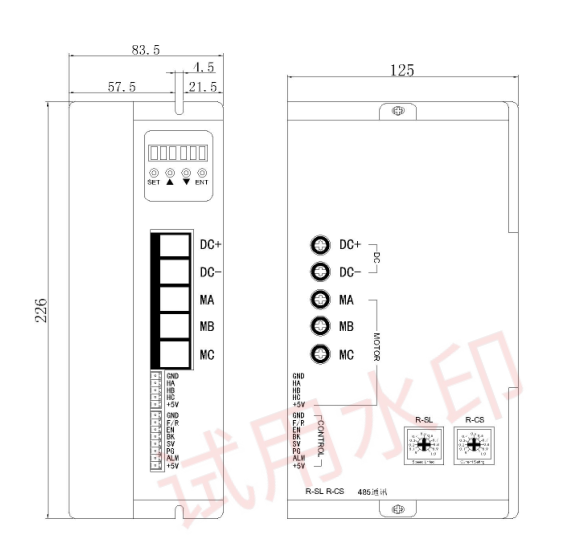

DBLS-02-H无刷驱动器

本驱动器提供以下两种调速方式用户可任选一种：

内部电位器调速: 逆时针旋转驱动器面板上的电位器电机转速减小，顺时针则转速增大。

用户使用外部输入调速时必须将电位器设于最小状态。

外部输入调速将外接电位器的两个固定端分别接于驱动器的 GND 和+5v 一端，将调节端

接于 SV 端即可使用外接电位器(5K~100K)调速,也可以通过其它的控制单元(如 PLC、单片机

等）输入模拟电压到 SV 端实现调速（相对于 GND）,SV 端口的接受范围为 DC OV~+5V，对应

电机转速为 0~额定转速

: “SET”: 表示启动/停止 (返回键)

“△”: 设置参数时参数数值加1

“▽”: 设置参数时参数数值减1

“ENT: ENTER” 确认键 （调出系统参数）

当电机在运行过程中出现异常，数码管显示 Err×。

(1)Err--01 表示电机堵转。

(2)Err--02 表示过电流。

(3)Err--04 表示霍尔故障。

(4)Err—05 表示电机堵转加霍尔故障。

(5)Err--08 表示输入欠压。

(6)Err--10 表示输入过压。

(7)Err—20 表示峰值电流报警。

(8)Err—40 表示温度报警
